EN 10255 ท่อเหล็กชุบสังกะสี
มาตรฐาน: EN 10255: 2007ท่อเหล็กไม่เจือ เหมาะสำหรับงานเชื่อมและทำเกลียว
ขนาดที่กำหนด:1/8 - 6 นิ้ว (10.2-165.1 มม.)
ประเภทท่อ:S สำหรับท่อไร้รอยต่อ, W สำหรับท่อเชื่อม
ความทนทานต่อความหนาของผนังสำหรับท่อไร้รอยต่อ:บวก /-12.5 เปอร์เซ็นต์
แถบการเข้ารหัสสี:
| ประเภทซีรี่ส์ | แถบการเข้ารหัสสี (ความกว้าง: 50 มม.) |
| พิมพ์ H | สีแดง |
| พิมพ์ M | สีฟ้า |
| พิมพ์ L | เขียว |
| พิมพ์ L1 | สีขาว |
| พิมพ์ L2 | สีน้ำตาล |
ประเภทซีรี่ส์:
| พิมพ์ H และ M | |||||||
| D ระบุเส้นผ่านศูนย์กลางภายนอก (มม.) |
R ขนาดเกลียว |
DN เส้นผ่านศูนย์กลางที่กำหนด |
เส้นผ่านศูนย์กลางภายนอก | ความหนาของผนัง | ความทนทานต่อความหนาของผนัง | ||
| สูงสุด | นาที | H ซีรีส์หนัก |
M ซีรีส์ขนาดกลาง |
||||
| มม | มม | มม | มม | ท่อเชื่อม | |||
| 10.2 | 1/8 | 6 | 10.6 | 9.8 | 2.6 | 2.0 | บวก /-10 เปอร์เซ็นต์ |
| 13.5 | 1/4 | 8 | 14.0 | 13.2 | 2.9 | 2.3 | |
| 17.2 | 3/8 | 10 | 17.5 | 16.7 | 2.9 | 2.3 | |
| 21.3 | 1/2 | 15 | 21.8 | 21.0 | 3.2 | 2.6 | |
| 26.9 | 3/4 | 20 | 27.3 | 26.5 | 3.2 | 2.6 | |
| 33.7 | 1 | 25 | 34.2 | 33.3 | 4.0 | 3.2 | |
| 42.4 | 1 1/4 | 32 | 42.9 | 42.0 | 4.0 | 3.2 | |
| 48.3 | 1 1/2 | 40 | 48.8 | 47.9 | 4.0 | 3.2 | |
| 60.3 | 2 | 50 | 60.8 | 59.7 | 4.5 | 3.6 | |
| 76.1 | 2 1/2 | 65 | 76.6 | 75.3 | 4.5 | 3.6 | |
| 88.9 | 3 | 80 | 89.5 | 88.0 | 5.0 | 4.0 | |
| 114.3 | 4 | 100 | 115.0 | 113.1 | 5.4 | 4.5 | |
| 139.7 | 5 | 125 | 140.8 | 138.5 | 5.4 | 5.0 | |
| 165.1 | 6 | 150 | 166.5 | 163.9 | 5.4 | 5.0 | |
| พิมพ์ L | ||||||
| D ระบุเส้นผ่านศูนย์กลางภายนอก (มม.) |
R ขนาดเกลียว |
DN เส้นผ่านศูนย์กลางที่กำหนด |
เส้นผ่านศูนย์กลางภายนอก | ความหนาของผนัง | ความทนทานต่อความหนาของผนัง | |
| สูงสุด | นาที | |||||
| มม | มม | มม | ท่อเชื่อม | |||
| 13.5 | 1/4 | 8 | 13.9 | 13.2 | 2.0 | บวก /-10 เปอร์เซ็นต์ |
| 17.2 | 3/8 | 10 | 17.4 | 16.7 | 2.0 | |
| 21.3 | 1/2 | 15 | 21.7 | 21.0 | 2.3 | |
| 26.9 | 3/4 | 20 | 27.1 | 26.4 | 2.3 | |
| 33.7 | 1 | 25 | 34.0 | 33.2 | 2.9 | |
| 42.4 | 1 1/4 | 32 | 42.7 | 41.9 | 2.9 | |
| 48.3 | 1 1/2 | 40 | 48.6 | 47.8 | 2.9 | |
| 60.3 | 2 | 50 | 60.7 | 59.6 | 3.2 | |
| 76.1 | 2 1/2 | 65 | 76.0 | 75.2 | 3.2 | |
| 88.9 | 3 | 80 | 88.7 | 87.9 | 3.2 | |
| 101.6 | 3 1/2 | 90 | 101.2 | 100.3 | 3.6 | |
| 114.3 | 4 | 100 | 113.9 | 113.0 | 3.6 | |
| 139.7 | 5 | 125 | 140.8 | 138.5 | 4.5 | |
| 165.1 | 6 | 150 | 166.5 | 163.9 | 4.5 | |
| พิมพ์ L1 | ||||||
| D ระบุเส้นผ่านศูนย์กลางภายนอก (มม.) |
R ขนาดเกลียว |
DN เส้นผ่านศูนย์กลางที่กำหนด |
เส้นผ่านศูนย์กลางภายนอก | ความหนาของผนัง | ความทนทานต่อความหนาของผนัง | |
| สูงสุด | นาที | |||||
| มม | มม | มม | ท่อเชื่อม | |||
| 13.5 | 1/4 | 8 | 13.9 | 13.2 | 2.0 | บวก 10 เปอร์เซ็นต์ -8 เปอร์เซ็นต์ |
| 17.2 | 3/8 | 10 | 17.4 | 16.7 | 2.0 | |
| 21.3 | 1/2 | 15 | 21.7 | 21.0 | 2.3 | |
| 26.9 | 3/4 | 20 | 27.1 | 26.4 | 2.3 | |
| 33.7 | 1 | 25 | 34.0 | 33.2 | 2.9 | |
| 42.4 | 1 1/4 | 32 | 42.7 | 41.9 | 2.9 | |
| 48.3 | 1 1/2 | 40 | 48.6 | 47.8 | 2.9 | |
| 60.3 | 2 | 50 | 60.7 | 59.6 | 3.2 | |
| 76.1 | 2 1/2 | 65 | 76.3 | 75.2 | 3.2 | |
| 88.9 | 3 | 80 | 89.4 | 87.9 | 3.6 | |
| 114.3 | 4 | 100 | 114.9 | 113.0 | 4.0 | |
| พิมพ์ L2 | ||||||
| D ระบุเส้นผ่านศูนย์กลางภายนอก (มม.) |
R ขนาดเกลียว |
DN เส้นผ่านศูนย์กลางที่กำหนด |
เส้นผ่านศูนย์กลางภายนอก | ความหนาของผนัง | ความทนทานต่อความหนาของผนัง | |
| สูงสุด | นาที | |||||
| มม | มม | มม | ท่อเชื่อม | |||
| 13.5 | 1/4 | 8 | 13.6 | 13.2 | 1.8 | บวก 10 เปอร์เซ็นต์ -8 เปอร์เซ็นต์ |
| 17.2 | 3/8 | 10 | 17.1 | 16.7 | 1.8 | |
| 21.3 | 1/2 | 15 | 21.4 | 21.0 | 2.0 | |
| 26.9 | 3/4 | 20 | 26.9 | 26.4 | 2.3 | |
| 33.7 | 1 | 25 | 33.8 | 33.2 | 2.6 | |
| 42.4 | 1 1/4 | 32 | 42.5 | 41.9 | 2.6 | |
| 48.3 | 1 1/2 | 40 | 48.4 | 47.8 | 2.9 | |
| 60.3 | 2 | 50 | 60.2 | 59.6 | 2.9 | |
| 76.1 | 2 1/2 | 65 | 76.0 | 75.2 | 3.2 | |
| 88.9 | 3 | 80 | 88.7 | 87.9 | 3.2 | |
| 114.3 | 4 | 100 | 113.9 | 113.0 | 3.6 | |

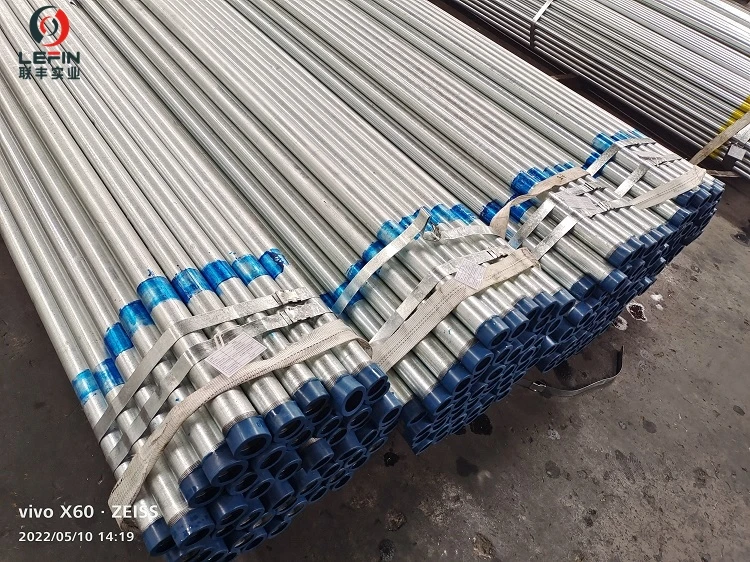

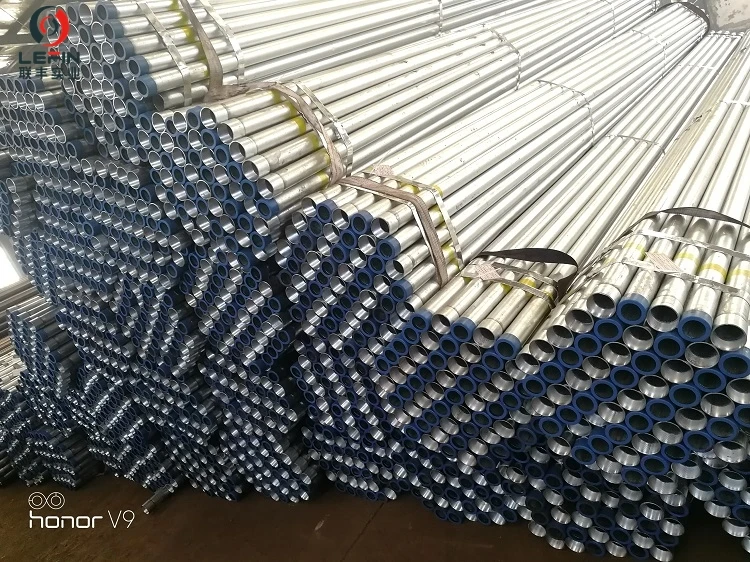

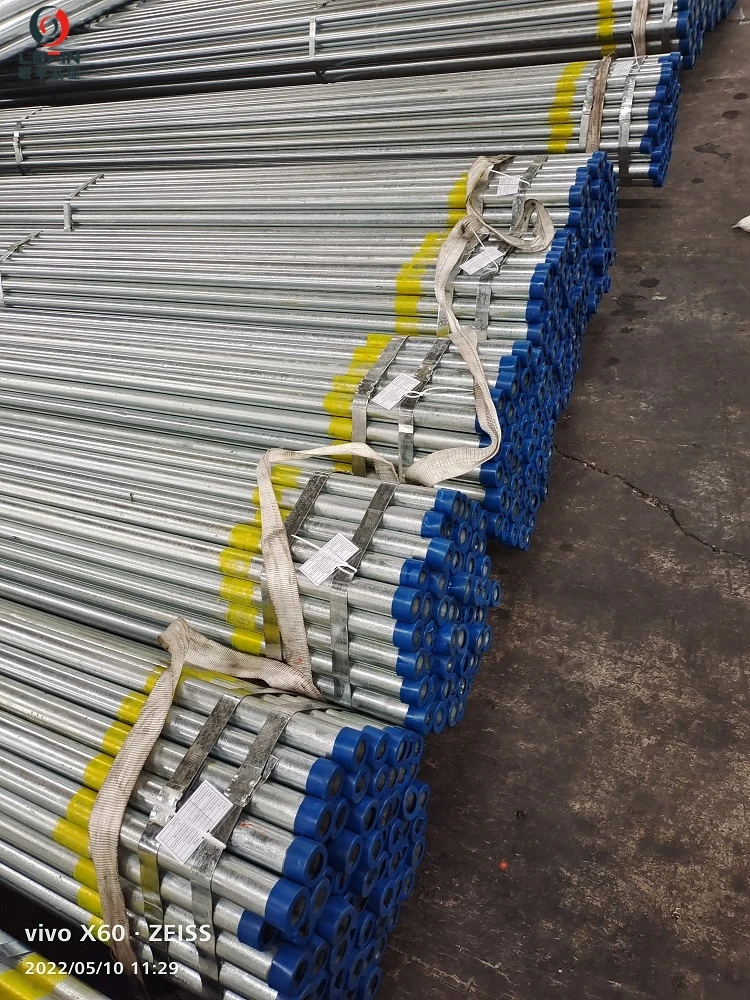

ภาพหลอดโดยละเอียด:
