ท่อดับเพลิง ASTM A795/A795M-13

เอเอสทีเอ795/เอ795เอ็ม-13

ข้อกำหนดมาตรฐานสำหรับท่อเหล็กเชื่อมและไร้รอยต่อเคลือบสังกะสีแบบจุ่มร้อนและสีดำสำหรับใช้ป้องกันอัคคีภัย

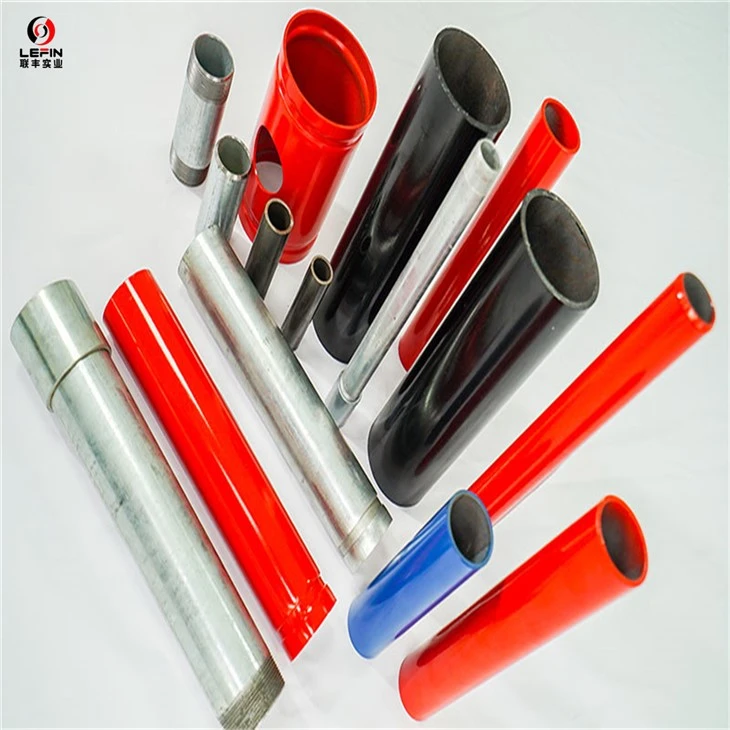

ASTM A795 Fire Fighting Pipes Groove Ends

ASTM A795 (ท่อเปล่าหรือทาสีแดง/ดำหรือชุบสังกะสีหรือเคลือบ FEB)

ความสม่ำเสมอ ความน่าเชื่อถือ และประสิทธิภาพที่เหนือกว่า

ขนาด น้ำหนัก และแรงดันทดสอบสำหรับท่อดับเพลิงน้ำหนักเบา ตาราง 10^A
ตัวกำหนด NPS	ตัวกำหนด DN	เส้นผ่านศูนย์กลางภายนอก		ความหนาของผนังที่กำหนด		น้ำหนักปลายเรียบ		แรงดันทดสอบ
		เส้นผ่านศูนย์กลางภายนอก		ความหนาของผนังที่กำหนด		น้ำหนักปลายเรียบ		เชื่อมด้วยเตาเผา		ไร้รอยต่อและเชื่อมด้วยความต้านทานไฟฟ้า
		ใน.	มม.	ใน.	มม.	ปอนด์/ฟุต	กก./ม.	พลังจิต	กิโลปาสคาล	พลังจิต	กิโลปาสคาล
3/4	20	1.050	[26.7]	0.083	[2.11]	0.86	[1.28]	500	[3400]	700	[4800]
1	25	1.315	[33.4]	0.109	[2.77]	1.41	[2.09]	500	[3400]	700	[4800]
1 1/4	32	1.660	[42.2]	0.109	[2.77]	1.81	[2.69]	500	[3400]	1000	[6900]
1 1/2	40	1.900	[48.3]	0.109	[2.77]	2.09	[3.11]	500	[3400]	1000	[6900]
2	50	2.375	[60.3]	0.109	[2.77]	2.64	[3.93]	500	[3400]	1000	[6900]
2 1/2	65	2.875	[73.0]	0.120	[3.05]	3.53	[5.26]	500	[3400]	1000	[6900]
3	80	3.500	[88.9]	0.120	[3.05]	4.34	[6.46]	500	[3400]	1000	[6900]
3 1/2	90	4.000	[101.6]	0.120	[3.05]	4.98	[7.41]	500	[3400]	1200	[8300]
4	100	4.500	[114.3]	0.120	[3.05]	5.62	[8.37]	500	[3400]	1200	[8300]
5	125	5.563	[141.3]	0.134	[3.40]	7.78	[11.58]	B	B	1200	[8300]
6	150	6.625	[168.3]	0.134	[3.40]	9.30	[13.85]	B	B	1000	[6900]
8	200	8.625	[219.1]	0.188^C	[4.78]	16.96	[25.26]	B	B	800	[5500]
10	250	10.750	[273.1]	0.188^C	[4.78]	21.23	[31.62]	B	B	700	[4800]
ตาราง 10 สอดคล้องกับตาราง 10S ตามที่ระบุไว้ใน ANSI B36.19 สำหรับ NPS 3/4 ถึง 6 [DN 20 ถึง 150] เท่านั้น ท่อที่เชื่อมด้วยเตาเผาไม่ได้ผลิตในขนาดที่ใหญ่กว่า NPS 4 [DN 100] C ไม่ใช่ตารางที่ 10

ขนาด น้ำหนัก แรงดันในการทดสอบสำหรับท่อดับเพลิงน้ำหนักมาตรฐาน กำหนดการ 30 และกำหนดการ 40
เอ็นพีเอส ตัวกำหนด	ดีเอ็น ตัวกำหนด	เส้นผ่านศูนย์กลางภายนอก		ความหนาของผนังที่กำหนด A		น้ำหนักปลายเรียบ		น้ำหนักเกลียว และจับคู่ B		แรงดันทดสอบ
		เส้นผ่านศูนย์กลางภายนอก		ความหนาของผนังที่กำหนด A		น้ำหนักปลายเรียบ		น้ำหนักเกลียว และจับคู่ B		เชื่อมด้วยเตาเผา		ไร้รอยต่อและ ความต้านทานไฟฟ้า เชื่อม
		ใน.	มม.	ใน.	มม.	ปอนด์/ฟุต	กก./ม.	ปอนด์/ฟุต	กก./ม.	พลังจิต	กิโลปาสคาล	พลังจิต	กิโลปาสคาล
1/2	15	0.840	[21.3]	0.109	[2.77]	0.85	[1.27]	0.85	[1.27]	700	[4800]	700	[4800]
3/4	20	1.050	[26.7]	0.113	[2.87]	1.13	[1.69]	1.13	[1.68]	700	[4800]	700	[4800]
1	25	1.315	[33.4]	0.133	[3.38]	1.68	[2.50]	1.68	[2.50]	700	[4800]	700	[4800]
1 1/4	32	1.660	[42.2]	0.140	[3.56]	2.27	[3.39]	2.28	[3.40]	1000	[6900]	1000	[6900]
1 1/2	40	1.900	[48.3]	0.145	[3.68]	2.72	[4.05]	2.73	[4.07]	1000	[6900]	1000	[6900]
2	50	2.375	[60.3]	0.154	[3.91]	3.66	[5.45]	3.69	[5.50]	1000	[6900]	1000	[6900]
2 1/2	65	2.875	[73.0]	0.203	[5.16]	5.80	[8.64]	5.83	[8.68]	1000	[6900]	1000	[6900]
3	80	3.500	[88.9]	0.216	[5.49]	7.58	[11.29]	7.62	[11.35]	1000	[6900]	1000	[6900]
3 1/2	90	4.000	[101.6]	0.226	[5.74]	9.12	[13.58]	9.21	[13.71]	1200	[8300]	1200	[8300]
4	100	4.500	[114.3]	0.237	[6.02]	10.80	[16.09]	10.91	[16.25]	1200	[8300]	1200	[8300]
5	125	5.563	[141.3]	0.258	[6.55]	14.63	[21.79]	14.82	[22.07]	C	C	1200	[8300]
6	150	6.625	[168.3]	0.280	[7.11]	18.99	[28.29]	19.20	[28.60]	C	C	1200	[8300]
8	200	8.625	[219.1]	0.277^A	[7.04]	24.72	[36.82]	25.57	[38.09]	C	C	1200	[8300]
10	250	10.750	[273.1]	0.307^A	[7.80]	34.27	[51.05]	35.78	[53.29]	C	C	1000	[6900]
NPS 1/2 ถึง 6 [DN 15 ถึง 150] - ตารางที่ 40; NPS 8 และ 10 [DN 200 และ 250] - ตารางที่ 30 B อ้างอิงจากความยาว 20-ฟุต [6.1-ม.] c ท่อที่เชื่อมด้วยเตาไม่ได้ผลิตในขนาดที่ใหญ่กว่า NPS 4 [DN 100]

1.ความอดทน

1.1 ความหนา:ความหนาของผนังขั้นต่ำ ณ จุดใดๆ จะต้องไม่เกิน 12.5% ต่ำกว่าความหนาของผนังที่กำหนด

1.2 บนเส้นผ่านศูนย์กลาง:

สำหรับ NPS 11/2" และภายใต้จุดใดๆ จะต้องไม่เปลี่ยนแปลงเกิน +0.4 มม. -0.8 มม.

สำหรับ NPS 2" ขึ้นไปไม่ควรเปลี่ยนแปลงเกิน +/- 1% จากมาตรฐานที่กำหนด

1.3. เรื่องน้ำหนัก

น้ำหนักของท่อจะต้องไม่เกิน ±5% ของน้ำหนักที่กำหนด

2.จบ

ปลายท่อแต่ละด้านจะต้องมีปลายเรียบ เว้นแต่จะระบุไว้เป็นอย่างอื่น

3.การลอกลูกปัดภายใน

2" ขึ้นไป - จะต้องดึงลูกปัดภายในออกให้หมด

ASTM A795 Galvanized Fire Fighting Pipes

4.องค์ประกอบทางเคมี

กรัม%MAX-C-0.25%,Mn-0.95%6,S-0.035%,P-0.035%

5.เครื่องจักรกล (ขั้นต่ำ)

GR.A ความแข็งแรงผลผลิต-205 N/mm², ความต้านทานแรงดึง-330 N/mm², การยืดตัว-25-30%

6.การทดสอบการทำให้แบนราบ

เชื่อมอยู่ที่ตำแหน่ง 0 และตั้งฉาก 90 องศาจากแนวทิศทางของแรง

ขั้นตอน-1: สำหรับความเหนียวของรอยเชื่อมจนถึง 2/3 ของเส้นผ่านศูนย์กลางภายนอกของท่อตัวอย่าง

ขั้นตอน-2: สำหรับความเหนียวของเหล็กจนถึง 1/3 ของเส้นผ่านศูนย์กลางภายนอกของท่อตัวอย่าง

ขั้นตอน-3: การปรับให้แบนราบอย่างสมบูรณ์เพื่อทดสอบวัสดุที่เคลือบและไม่แข็งแรง

7.การทดสอบความแน่นของรอยรั่ว

7.1การตรวจสอบ NDT แบบออนไลน์ (กระแสเอ็ดดี้)

7.2 การทดสอบไฮโดรที่ความดันตามตารางข้างต้นและระยะเวลาการยึดขั้นต่ำ 5 วินาที

8. วานิชสีดำ

ท่อมีการเคลือบเงาภายนอกให้สม่ำเสมอตลอดความยาว

9.การเคลือบผิว

9.1การเคลือบผิวด้วยสังกะสี

ค่าเฉลี่ย 460 กรัม/ตรม.²แต่ด้านหนึ่งไม่ควรน้อยกว่า 400 กรัม/ตรม.²หรือตามที่ลูกค้ากำหนด

ปราศจากจุดเปลือย จุดดำ หยาบ เคลือบทับ ลอกออก หรือข้อบกพร่องอื่น ๆ ที่พื้นผิว

ASTM A795 กำหนดข้อกำหนดวัสดุที่เข้มงวดเพื่อให้แน่ใจว่าท่อตรงตามเกณฑ์ความแข็งแกร่งและความต้านทานการกัดกร่อนที่จำเป็น

การชุบสังกะสีแบบจุ่มร้อนช่วยเพิ่มความทนทานของท่อ ทำให้สามารถทนต่อสภาวะที่ท้าทายที่มักพบในสภาพแวดล้อมอุตสาหกรรมและการดับเพลิงได้

9.2 การเคลือบ FBE

ท่อเคลือบ FBE คือท่อเหล็กเคลือบอีพ็อกซีแบบฟิวชั่นบอนด์ สามารถนำไปใช้เคลือบภายนอกหรือภายในได้ โดยใช้เรซินความร้อนสำหรับท่อ

เคลือบด้วยผงแห้งที่มีความหนา 400-600 ไมครอนบนพื้นผิวท่อที่ได้รับความร้อน เมื่อเคลือบ FBE บนพื้นผิวท่อแล้ว ฟิล์ม FBE จะกลายเป็นพื้นผิวที่แข็งเป็นพิเศษพร้อมการยึดเกาะที่ดีบนพื้นผิวท่อ ชั้น FBE มีลักษณะสม่ำเสมอและทนต่อปฏิกิริยาเคมีได้ดี

ASTM A795 Fire Fighting Pipes External Epoxy coated
