สินค้า: EN 10219 ส่วนโครงสร้างกลวง

มาตรฐาน:EN 10219-1/ EN 10219-2: 2006 ส่วนกลวงที่มีโครงสร้างเชื่อมขึ้นรูปเย็นของเหล็กกล้าไม่เจือและเม็ดละเอียด

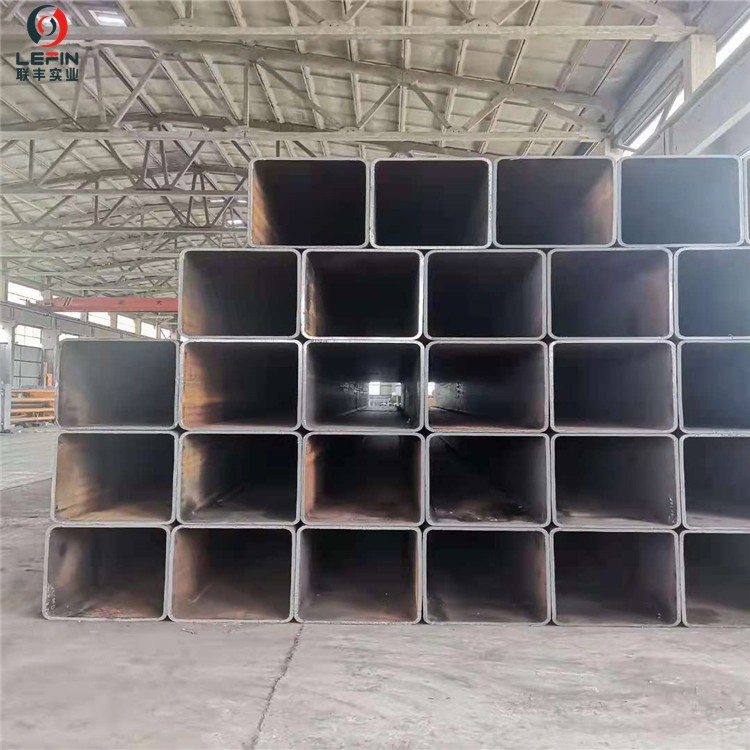

คำสำคัญ:ส่วนกลวงแบบวงกลม (CHS), ส่วนกลวงสี่เหลี่ยม (SHS), ส่วนกลวงสี่เหลี่ยม (RHS)

ขนาด:

สิ่งของ	พิมพ์	เส้นผ่านศูนย์กลางภายนอก (มม.)	ความหนาของผนัง (มม.)
CHS	ERW	21.3 — 609.6	1.5 — 20.0
	ร้อนขยาย	245 — 820	5.0 — 18.0
	ซอว์/ซอว์โฮ	219.1 — 2850	6.0 — 25.4
	LSAW/เลื่อย	406.4 — 1422	6.0 — 60.0
SHS	/	2020 — 12001200	1.5 — 60.0
RHS	/	2040 — 10001500	1.5 — 60.0

ใบรับรองการทดสอบโรงสี:EN 10204:2004 3.1

การรักษาพื้นผิว:เปลือยเปล่า, เคลือบน้ำมัน, เคลือบวานิช, ภาพวาดสี, เคลือบอีพ็อกซี่, พ่นทราย, ชุบสังกะสี

สิ้นสุดการรักษา:ปลายเรียบ ปลายเอียง ปลายร่อง

การจัดส่ง:การขนส่งตู้คอนเทนเนอร์, การขนส่งทางเรือเทกอง

องค์ประกอบทางเคมีและคุณสมบัติทางกล:

องค์ประกอบทางเคมี —— การวิเคราะห์การหล่อสำหรับความหนาของผลิตภัณฑ์น้อยกว่าหรือเท่ากับ 40mm

เกรดเหล็ก	ประเภทของ การออกซิเดชั่น	การจำแนกประเภท	เปอร์เซ็นต์โดยมวล สูงสุด
เกรดเหล็ก	ประเภทของ การออกซิเดชั่น	การจำแนกประเภท	C	ซิ	มิน	P	S	N	แม็กซ์ คาร์บอน มูลค่าเทียบเท่า (ซีอีวี)
S235JRH	FF	BS	0.17	--	1.40	0.040	0.040	0.009	0.35
S275J0H	FF	QS	0.20	--	1.50	0.035	0.035	0.009	0.40
S275J2H	FF	QS	0.20	--	1.50	0.030	0.030	--	0.40
S355J0H	FF	QS	0.22	0.55	1.60	0.035	0.035	0.009	0.45
S355J2H	FF	QS	0.22	0.55	1.60	0.030	0.030	--	0.45
S355K2H	FF	QS	0.22	0.55	1.60	0.030	0.030	--	0.45

FF: เหล็กกล้าที่ฆ่าอย่างสมบูรณ์ซึ่งมีองค์ประกอบการจับไนโตรเจนในปริมาณที่เพียงพอต่อการจับไนโตรเจนที่มีอยู่ (เช่น ต่ำสุด {{0}} .020 เปอร์เซ็นต์ทั้งหมด Al หรือ 0.015 เปอร์เซ็นต์ที่ละลายได้ Al )
ค่าสูงสุดของไนโตรเจนใช้ไม่ได้หากองค์ประกอบทางเคมีแสดงปริมาณ Al รวมต่ำสุดที่ 0.020 เปอร์เซ็นต์โดยมีอัตราส่วน Al/N ต่ำสุดที่ 2: 1 หรือหากมีองค์ประกอบการจับ B อื่นเพียงพอ องค์ประกอบ N-binding จะถูกบันทึกไว้ในเอกสารการตรวจสอบ
BS: ฐานเหล็ก; QS: เหล็กคุณภาพ

องค์ประกอบทางเคมี —— การวิเคราะห์การหล่อสำหรับความหนาของผลิตภัณฑ์น้อยกว่าหรือเท่ากับ 40 มม. สภาพวัตถุดิบ N

เกรดเหล็ก	ประเภทของ การออกซิเดชั่น	การจำแนกประเภท	เปอร์เซ็นต์โดยมวล
เกรดเหล็ก	ประเภทของ การออกซิเดชั่น	การจำแนกประเภท	C สูงสุด	ซิ สูงสุด	มิน	P สูงสุด	S สูงสุด	Nb สูงสุด	V สูงสุด	อัล Total นาที	Ti สูงสุด	Cr สูงสุด	นิ สูงสุด	โม สูงสุด	Cu สูงสุด	N สูงสุด	แม็กซ์ คาร์บอน มูลค่าเทียบเท่า (ซีอีวี)
S275NH	GF	QS	0.20	0.40	0.50-1.40	0.035	0.030	0.050	0.020	0.020	0.03	0.30	0.30	0.10	0.35	0.015	0.40
S275NLH	GF	QS	0.20	0.40	0.50-1.40	0.030	0.025	0.050	0.020	0.020	0.03	0.30	0.30	0.10	0.35	0.015	0.40
S355NH	GF	QS	0.20	0.50	0.90-1.65	0.035	0.030	0.050	0.020	0.020	0.03	0.30	0.50	0.10	0.35	0.015	0.43
S355NLH	GF	QS	0.18	0.50	0.90-1.65	0.030	0.025	0.050	0.020	0.020	0.03	0.30	0.50	0.10	0.35	0.015	0.43
S460NH	GF	SS	0.20	0.60	1.00-1.70	0.035	0.030	0.050	0.020	0.020	0.03	0.30	0.80	0.10	0.70	0.025	0.53
S460NLH	GF	SS	0.20	0.60	1.00-1.70	0.030	0.025	0.050	0.020	0.020	0.03	0.30	0.80	0.10	0.70	0.025	0.53

GF: เหล็กกล้าที่ถูกฆ่าอย่างสมบูรณ์ซึ่งมีองค์ประกอบการจับกับไนโตรเจนในปริมาณที่เพียงพอที่จะจับไนโตรเจนที่มีอยู่และมีโครงสร้างเป็นเม็ดละเอียด
หากมีองค์ประกอบการจับ N เพียงพอ ปริมาณ Al ขั้นต่ำทั้งหมดจะไม่มีผล
ถ้าปริมาณทองแดงมากกว่า 0.30 เปอร์เซ็นต์ ปริมาณนิกเกิลต้องมีอย่างน้อยครึ่งหนึ่งของปริมาณทองแดง
คำพูดคำจา: เหล็กคุณภาพ; SS: เหล็กพิเศษ

องค์ประกอบทางเคมี —— การวิเคราะห์การหล่อสำหรับความหนาของผลิตภัณฑ์น้อยกว่าหรือเท่ากับ 40 มม. สภาพวัตถุดิบ M

เกรดเหล็ก	ประเภทของ การออกซิเดชั่น	การจำแนกประเภท	เปอร์เซ็นต์โดยมวล
เกรดเหล็ก	ประเภทของ การออกซิเดชั่น	การจำแนกประเภท	C สูงสุด	ซิ สูงสุด	มิน สูงสุด	P สูงสุด	S สูงสุด	Nb สูงสุด	V สูงสุด	อัล Total นาที	Ti สูงสุด	นิ สูงสุด	โม สูงสุด	N สูงสุด	แม็กซ์ คาร์บอน มูลค่าเทียบเท่า (ซีอีวี)
S275MH	GF	SS	0.13	0.50	1.50	0.035	0.030	0.050	0.080	0.020	0.050	0.30	0.20	0.020	0.34
S275MLH	GF	SS	0.13	0.50	1.50	0.030	0.025	0.050	0.080	0.020	0.050	0.30	0.20	0.020	0.34
S355MH	GF	SS	0.14	0.50	1.50	0.035	0.030	0.050	0.100	0.020	0.050	0.30	0.20	0.020	0.39
S355MLH	GF	SS	0.14	0.50	1.50	0.030	0.025	0.050	0.100	0.020	0.050	0.30	0.20	0.020	0.39
S420MH	GF	SS	0.16	0.50	1.70	0.035	0.030	0.050	0.120	0.020	0.050	0.30	0.20	0.020	0.43
S420MLH	GF	SS	0.16	0.50	1.70	0.030	0.025	0.050	0.120	0.020	0.050	0.30	0.20	0.020	0.43
S460MH	GF	SS	0.16	0.60	1.70	0.035	0.030	0.050	0.120	0.020	0.050	0.30	0.20	0.025	0.46
S460MLH	GF	SS	0.16	0.60	1.70	0.030	0.025	0.050	0.120	0.020	0.050	0.30	0.20	0.025	0.46

GF: เหล็กกล้าที่ถูกฆ่าอย่างสมบูรณ์ซึ่งมีองค์ประกอบการจับกับไนโตรเจนในปริมาณที่เพียงพอที่จะจับไนโตรเจนที่มีอยู่และมีโครงสร้างเป็นเม็ดละเอียด
หากมีองค์ประกอบการจับ N เพียงพอ ปริมาณ Al ขั้นต่ำทั้งหมดจะไม่มีผล
ผลรวมของ Cr, Cu และ Mo จะต้องไม่เกิน 0.60 เปอร์เซ็นต์
SS: เหล็กพิเศษ

สมบัติทางกลของส่วนกลวงเหล็กไม่เจือมีความหนาน้อยกว่าหรือเท่ากับ40มม.

เกรดเหล็ก	ReH - กำลังครากขั้นต่ำ (MPa)		Rm - ความต้านแรงดึง (MPa)		เอ - มิน การยืดตัวที่จุดแตกหัก ( เปอร์เซ็นต์ ) แนวยาว,	KV - พลังงานกระแทกขั้นต่ำ (J)
	ความหนาที่กำหนด มม		ความหนาที่กำหนด มม		ความหนาที่กำหนด มม	ที่อุณหภูมิทดสอบของ
	น้อยกว่าหรือเท่ากับ 16	>16 น้อยกว่าหรือเท่ากับ40	<>	มากกว่าหรือเท่ากับ 3 น้อยกว่าหรือเท่ากับ40	น้อยกว่าหรือเท่ากับ40	-20ระดับ	0ระดับ	20ระดับ
S235JRH	235	225	360-510	360-510	24 (b)	--	--	--
S275J0H	275	265	430-580	410-560	20 (c)	--	27	27
S275J2H	275	265	430-580	410-560	20 (c)	27	--	--
S355J0H	355	345	510-680	470-630	20 (c)	--	27	27
S355J2H	355	345	510-680	470-630	20 (c)	27	--	--
S355K2H	355	345	510-680	470-630	20 (c)	40	--	--

(b) สำหรับความหนา > 3 มม. และขนาดหน้าตัด D/T < 15 (กลม) และ (B บวก H)/2T < 12.5 (สี่เหลี่ยมและสี่เหลี่ยม) การยืดตัวขั้นต่ำจะลดลง 2 สำหรับความหนา < 3 มม. ค่าต่ำสุด สำหรับการยืดตัวคือ 17 เปอร์เซ็นต์
(c) สำหรับขนาดส่วน D/T < 15 (วงกลม) และ (B บวก H)/2T < 12.5 (สี่เหลี่ยมจัตุรัสและสี่เหลี่ยม) การยืดตัวขั้นต่ำจะลดลง 2

สมบัติทางกลของส่วนกลวงที่มีความหนาน้อยกว่าหรือเท่ากับ 40 มม. - สภาพวัสดุป้อนเข้า N

เกรดเหล็ก	ReH - กำลังครากขั้นต่ำ (MPa)		Rm - ความต้านแรงดึง (MPa)	เอ - มิน การยืดตัวที่จุดแตกหัก ( เปอร์เซ็นต์ ) แนวยาว,	KV - พลังงานกระแทกขั้นต่ำ (J)
	ความหนาที่กำหนด มม		ความหนาที่กำหนด มม	ความหนาที่กำหนด มม	ที่อุณหภูมิทดสอบของ
	น้อยกว่าหรือเท่ากับ 16	>16 น้อยกว่าหรือเท่ากับ40	น้อยกว่าหรือเท่ากับ40	น้อยกว่าหรือเท่ากับ40	-50ระดับ	-20ระดับ
S275NH	275	265	370-510	24	--	40
S275NLH	275	265	370-510	24	27	--
S355NH	355	345	470-630	22	--	40
S355NLH	355	345	470-630	22	27	--
S460NH	460	440	540-720	17	--	40
S460NLH	460	440	540-720	17	27	--

สำหรับขนาดส่วน D/T < 15 (วงกลม) และ (B บวก H)/2T < 12.5 (สี่เหลี่ยมจัตุรัสและสี่เหลี่ยม) การยืดตัวขั้นต่ำจะลดลง 2

สมบัติทางกลของส่วนกลวงที่มีความหนาน้อยกว่าหรือเท่ากับ 40 มม. - สภาพวัสดุป้อนเข้า M

เกรดเหล็ก	ReH - กำลังครากขั้นต่ำ (MPa)		Rm - ความต้านแรงดึง (MPa)	เอ - มิน การยืดตัวที่จุดแตกหัก ( เปอร์เซ็นต์ ) แนวยาว,	KV - พลังงานกระแทกขั้นต่ำ (J)
	ความหนาที่กำหนด มม		ความหนาที่กำหนด มม	ความหนาที่กำหนด มม	ที่อุณหภูมิทดสอบของ
	น้อยกว่าหรือเท่ากับ 16	>16 น้อยกว่าหรือเท่ากับ40	น้อยกว่าหรือเท่ากับ40	น้อยกว่าหรือเท่ากับ40	-50ระดับ	-20ระดับ
S275MH	275	265	360-510	24	--	40
S275MLH	275	265	360-510	24	27	--
S355MH	355	345	450-610	22	--	40
S355MLH	355	345	450-610	22	27	--
S420MH	420	400	500-660	19	--	40
S420MLH	420	400	500-660	19	27	--
S460MH	460	440	530-720	17	--	40
S460MLH	460	440	530-720	17	27	--

ความคลาดเคลื่อน:

ลักษณะ	ส่วนกลวงแบบวงกลม	ส่วนกลวงสี่เหลี่ยมและสี่เหลี่ยม
ขนาดภายนอก (D, B และ H)	± 1 เปอร์เซ็นต์ โดยมีอย่างน้อย ± 0.5mm และสูงสุด ± 10 mm	ความยาวด้าน mm	ความอดทน
		H, B < 100	± 1 เปอร์เซ็นต์ โดยมีอย่างน้อย ± 0.5mm
		100 น้อยกว่าหรือเท่ากับ H, B น้อยกว่าหรือเท่ากับ 200	± 0.8 เปอร์เซ็นต์
		H, B > 200	± 0.6 เปอร์เซ็นต์
ความหนา (T)	สำหรับ D น้อยกว่าหรือเท่ากับ 406.4 มม.:	T น้อยกว่าหรือเท่ากับ 5 มม. ± 10 เปอร์เซ็นต์
	T น้อยกว่าหรือเท่ากับ 5 มม. ± 10 เปอร์เซ็นต์	T > 5 มม. ± 0.5 มม.
	T > 5 มม. ± 0.5 มม.
	สำหรับ D > 406.4 มม.:
	± 10 เปอร์เซ็นต์สูงสุด ± 2 mm
ความไม่กลม (O)	2 เปอร์เซ็นต์สำหรับส่วนกลวงที่มีเส้นผ่านศูนย์กลาง อัตราส่วนความหนาไม่เกิน100	/
ความเว้า/นูน	/	แม็กซ์ {{0}}.8 เปอร์เซ็นต์ โดยมีอย่างน้อย 0.5 mm
ความเหลี่ยมของด้าน	/	90 องศา ± 1 องศา
บิด	/	2 มม. บวก 0.5 มม./ม. ยาว
ความตรง	0.20 เปอร์เซ็นต์ของความยาวทั้งหมดและ 3 มม. สำหรับความยาว 1 ม.	0.15 เปอร์เซ็นต์ของความยาวทั้งหมด และ 3 มม. สำหรับความยาว 1 ม.
มวลต่อหน่วยความยาว	± 6 เปอร์เซ็นต์ของความยาวที่ส่งมอบแต่ละครั้ง
โปรไฟล์มุมภายนอก (T=ความหนา) ด้านข้างไม่จำเป็นต้องสัมผัสกับส่วนโค้งของมุม	/	T น้อยกว่าหรือเท่ากับ 6mm	1.6T - 2.4T
		6mm < T น้อยกว่าหรือเท่ากับ 10mm	2.0T - 3.0T
		T > 10mm	2.4T - 3.6T

ความคลาดเคลื่อนต่อความสูงของลูกปืนเชื่อมภายในและภายนอกสำหรับส่วนกลวงเชื่อมอาร์กที่จมอยู่ใต้น้ำ

ความหนา T	ความสูงของลูกปัดเชื่อมสูงสุด
T น้อยกว่าหรือเท่ากับ 14.2 mm	3.5 มม.
T > 14.2 มม.	4.8 มม.

รัศมีมุมภายนอกสำหรับการคำนวณส่วนกลวงสี่เหลี่ยม / สี่เหลี่ยมจัตุรัส:

ความหนา T	รัศมีมุมภายนอก R (มม.)
T น้อยกว่าหรือเท่ากับ 6 mm	2.0 T
6 mm < T น้อยกว่าหรือเท่ากับ 10 mm	2.5 T
T > 10mm	3.0 T

รัศมีมุมภายในสำหรับการคำนวณส่วนกลวงสี่เหลี่ยม / สี่เหลี่ยม:

ความหนา T	รัศมีมุมภายใน R (มม.)
T น้อยกว่าหรือเท่ากับ 6 mm	1.0 T
6 mm < T น้อยกว่าหรือเท่ากับ 10 mm	1.5 T
T > 10mm	2.0 T
