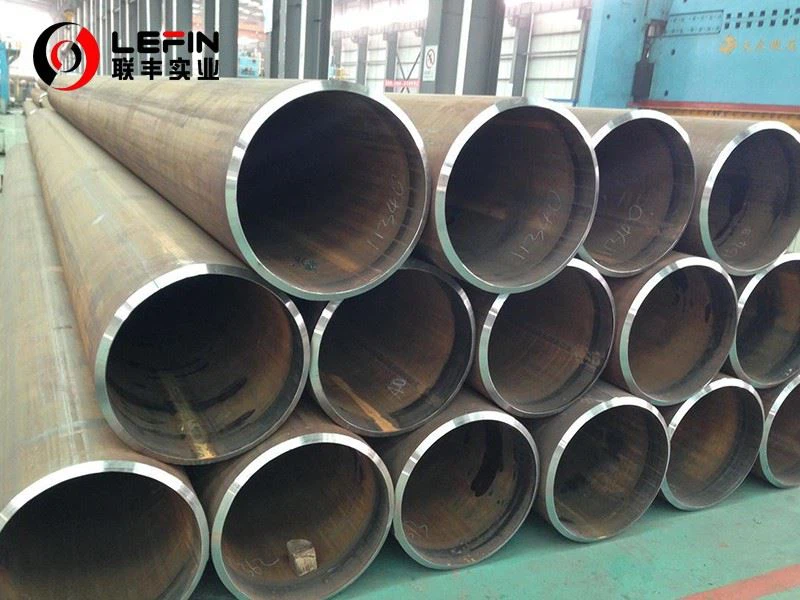

ท่อสาย DSAW

ท่อสาย DSAW (ท่อเชื่อมสายอาร์คที่จมอยู่ใต้น้ำสองครั้ง) เป็นท่อเหล็กเชื่อมที่ทำจากกระบวนการเชื่อมอาร์คที่จมอยู่ใต้น้ำสองครั้งซึ่งใช้กันอย่างแพร่หลายในระบบท่อทางไกลเช่นน้ำมันและก๊าซธรรมชาติ
---

1. การเตรียมวัสดุ
•การใช้แผ่นเหล็กที่มีความแข็งแรงสูง (เช่น API 5L x42 ถึง x80 เกรด) เป็นวัตถุดิบขึ้นอยู่กับองค์ประกอบทางเคมีที่เข้มงวดและมาตรฐานทางกล

2. การขึ้นรูปและการเชื่อม
•การงอก่อนและการขึ้นรูป:

หลังจากดัดก่อนแผ่นเหล็กจะค่อยๆงอเป็นรูปทรงกระบอกโดยเครื่องขึ้นรูป (กระบวนการ JCOE/UOE)

•การเชื่อมภายในและภายนอก:
◦ผนังด้านในและด้านนอกของท่อเหล็กเป็นเทคโนโลยีอาร์คที่จมอยู่ใต้น้ำและส่วนโค้งถูกปกคลุมด้วยฟลักซ์ระหว่างการเชื่อมเพื่อป้องกันการเกิดออกซิเดชันและตรวจสอบให้แน่ใจว่ามีการแทรกซึมและความสม่ำเสมอ
◦การเชื่อมด้านในจะทำที่ด้านในของหลอดและการเชื่อมด้านนอกจะทำอยู่ด้านนอกสร้างการเชื่อมที่มีคุณภาพสูงทั้งสองด้าน (เชื่อถือได้มากกว่าการเชื่อมด้านเดียว)

3. โพสต์การประมวลผล
•การขยาย: กระบวนการขยายไฮดรอลิกหรือกลไกช่วยขจัดความเครียดที่เหลืออยู่
•การทดสอบแบบไม่ทำลาย (NDT): การใช้อัลตราโซนิก (UT), รังสี (RT) หรือการทดสอบอนุภาคแม่เหล็ก (MT) เพื่อตรวจสอบข้อบกพร่องของการเชื่อม
•การเคลือบและต่อต้านการกัดกร่อน: การเคลือบอีพอกซีเรซิน (FBE), โพลีเอทิลีนสามชั้น (3PE) และชั้นต่อต้านการกัดกร่อนอื่น ๆ ตามข้อกำหนด

1. ความแข็งแรงและความทนทานสูง
•เหมาะสำหรับการลำเลียงแรงดันสูง (สามารถทนต่อแรงดันมากกว่า 10MPa) เกรดวัสดุสูงถึง x80 (ความแข็งแรงของผลผลิตสูงกว่า 550MPa)

2. ลำกล้องขนาดใหญ่และผนังหนา
•ข้อมูลจำเพาะทั่วไป: เส้นผ่านศูนย์กลางด้านนอก 406-1600 mm, ความหนาของผนัง 6-40 mm, ความยาว 6-18 m
•เหมาะสำหรับการวางสายหลักของท่อส่งน้ำมัน/ก๊าซทางไกล

3. คุณภาพการเชื่อมสูง
•การเชื่อมอาร์คที่จมอยู่ใต้น้ำสองด้านมีความลึกการเจาะขนาดใหญ่ข้อบกพร่องเล็กน้อยและความแข็งแรงของการเชื่อมอยู่ใกล้กับวัสดุฐาน

4. การปรับตัวด้านสิ่งแวดล้อมที่แข็งแกร่ง
•เหมาะสำหรับอุณหภูมิต่ำแรงดันสูงการกัดกร่อนสูง (เช่นท่อส่งน้ำใต้ดิน) และสภาวะที่รุนแรงอื่น ๆ

• การขนส่งน้ำมันและก๊าซ: ท่อส่งทางไกลและใต้ทะเล (เช่นการส่งก๊าซตะวันตก-ตะวันออกท่อข้ามพรมแดน)
• สารเคมีและพลังงาน: การขนส่งก๊าซธรรมชาติเหลว (LNG), คาร์บอนไดออกไซด์, ไฮโดรเจน ฯลฯ
• โครงสร้างพื้นฐาน:โครงการอนุรักษ์น้ำระบบระบายความร้อนพลังงานนิวเคลียร์และสถานการณ์ความดันสูงและความทนทานอื่น ๆ

• มาตรฐานสากล:API 5L (สถาบันปิโตรเลียมอเมริกัน), ISO 3183, DNV (Norske Veritas) ฯลฯ
• ข้อกำหนดด้านสิ่งแวดล้อม:จำเป็นต้องมีการทดสอบ HIC (ความต้านทานต่อการแตกร้าวของไฮโดรเจน) และ SSC (การกัดกร่อนความเครียดของซัลไฟด์)

ข้อดี:
•คุณภาพการเชื่อมที่มั่นคงเหมาะสำหรับแรงดันสูงการไหลของการไหลขนาดใหญ่
•โซลูชันที่ต้องการสำหรับท่อขนาดเส้นผ่าศูนย์กลางขนาดใหญ่ที่มีอายุการใช้งานยาวนาน (สูงกว่า 50 ปี)

ข้อเสีย:
•วงจรการผลิตที่ยาวนานและต้นทุนสูง
•ท่อขนาดเล็กขนาดเล็กประหยัดน้อยกว่า ERW
