มุมเหล็กโครงสร้าง: มุมขาที่เท่ากันและไม่เท่ากัน

มุมเหล็กโครงสร้างจัดหมวดหมู่เป็นมุมขาเท่ากันและมุมขาที่ไม่เท่ากันเป็นส่วนรูปตัว L พื้นฐานที่ใช้กันอย่างแพร่หลายในการก่อสร้างกรอบอุตสาหกรรมและการใช้งานเชิงกล ความเก่งกาจความแข็งแรงและความสะดวกในการผลิตทำให้พวกเขาเป็นส่วนประกอบที่สำคัญในโครงสร้างการรับน้ำหนักระบบค้ำยันและการออกแบบสถาปัตยกรรม ด้านล่างเป็นการเปรียบเทียบรายละเอียดของลักษณะแอปพลิเคชันและความแตกต่าง

คำนิยาม

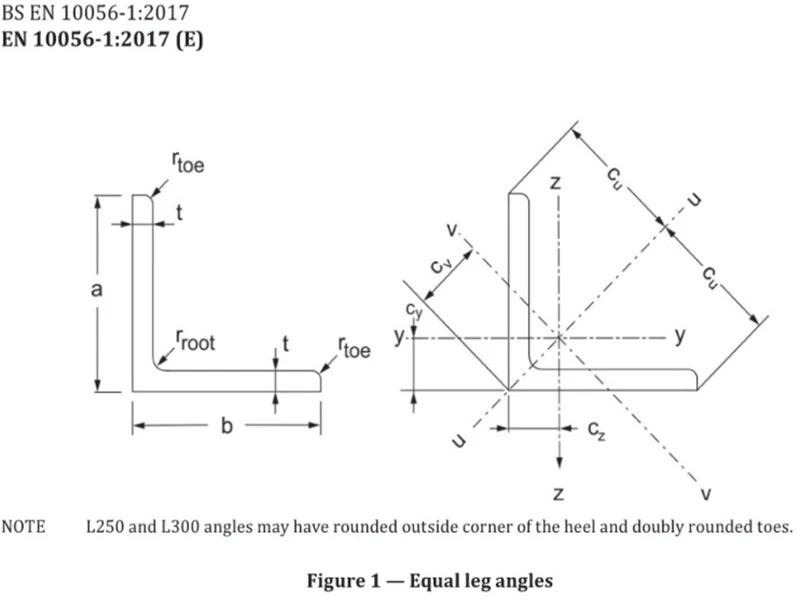

มุมขาที่เท่ากันคือโปรไฟล์เหล็กโครงสร้างที่ความยาวของสองขาเหมือนกัน ความสมมาตรนี้ทำให้พวกเขามีประโยชน์อย่างยิ่งในการใช้งานที่จำเป็นต้องมีความสม่ำเสมอและสมดุล

ขนาด

• ความยาวขา: ความยาวของแต่ละขาเหมือนกัน ตัวอย่างเช่นมุมขาเท่ากับ 50 มม. x 50 มม. หมายถึงขาทั้งสองข้างมีความยาว 50 มม.
• ความหนา: ความหนาของเหล็กอาจแตกต่างกันไปขึ้นอยู่กับความสามารถในการรับน้ำหนักที่ต้องการ ความหนาทั่วไปมีตั้งแต่ไม่กี่มิลลิเมตรถึงหลายเซนติเมตรสำหรับการใช้งานที่หนักกว่า
• ความยาว: มุมขาที่เท่ากันมักจะมีอยู่ในมาตรฐานความยาวเช่น 6 เมตรหรือ 12 เมตร แต่สามารถตัดได้ตามความยาวที่กำหนดเองตามต้องการ

แอปพลิเคชัน

• การก่อสร้าง: มุมขาที่เท่ากันมักใช้ในการสร้างกรอบโครงถักและรองรับ รูปร่างสมมาตรช่วยให้การเชื่อมต่อกับสมาชิกโครงสร้างอื่น ๆ ได้ง่าย
• การรั้ว: พวกเขามักจะใช้ในการก่อสร้างรั้วเหล็กและประตูเนื่องจากความแข็งแรงและความสวยงามของพวกเขา . - โครงสร้างพื้นฐาน ****: ในสะพานและโครงการโครงสร้างพื้นฐานอื่น ๆ สามารถใช้มุมขาที่เท่ากันเพื่อรองรับหรือเสริมกำลัง
• วิศวกรรมเครื่องกล: ใช้ในการผลิตเฟรมเครื่องจักรและรองรับอุปกรณ์

ข้อดี

• ความสะดวกในการออกแบบ: ความสม่ำเสมอของมุมขาที่เท่ากันทำให้การคำนวณการออกแบบง่ายขึ้นและทำให้ง่ายต่อการสร้างโครงสร้างที่สมมาตร
• ความอเนกประสงค์: พวกเขาสามารถเชื่อมหรือยึดติดกับสมาชิกเหล็กคนอื่นได้อย่างง่ายดายทำให้เหมาะสำหรับการใช้งานที่หลากหลาย
• ความแข็งแกร่ง: การกระจายวัสดุที่เท่าเทียมกันให้ความสามารถในการรับน้ำหนักที่ดีทั้งสองทิศทาง

คำนิยาม

มุมขาที่ไม่เท่ากันตามชื่อที่แนะนำมีขาที่มีความยาวแตกต่างกัน การออกแบบนี้ช่วยให้มีความยืดหยุ่นมากขึ้นในแอปพลิเคชันโครงสร้างที่มีข้อกำหนดการรับน้ำหนักที่แตกต่างกันในทิศทางที่แตกต่างกัน

ขนาด

• ความยาวขา: ความยาวของขาแตกต่างกันไป ตัวอย่างเช่นมุมขาที่ไม่เท่ากันขนาด 50 มม. x 30 มม. มีขาข้างหนึ่งยาว 50 มม. และอีกอันที่ยาว 30 มม.
• ความหนา: คล้ายกับมุมขาที่เท่ากันความหนาอาจแตกต่างกันไปตามความแข็งแรงที่ต้องการ ส่วนที่หนากว่าใช้สำหรับโหลดที่หนักกว่า
• ความยาว: เช่นมุมขาที่เท่ากันพวกเขามีความยาวมาตรฐาน แต่สามารถปรับแต่งได้

แอปพลิเคชัน

• การก่อสร้างอาคาร: มุมขาที่ไม่เท่ากันมักจะใช้ในโครงหลังคาหลังคาซึ่งขาที่ยาวขึ้นสามารถรองรับน้ำหนักได้มากขึ้นหรือขยายระยะไกลมากขึ้น
• คานและคอลัมน์: ในเฟรมโครงสร้างมุมขาที่ไม่เท่ากันสามารถใช้ในการสร้างคานหรือคอลัมน์ที่มีความสามารถในการรับน้ำหนักที่แตกต่างกันในทิศทางที่แตกต่างกัน
• สนับสนุนโครงสร้าง: ใช้ในโครงสร้างการสนับสนุนสำหรับเครื่องจักรหรืออุปกรณ์ที่การกระจายโหลดไม่สม่ำเสมอ
• โครงสร้างพื้นฐาน: ในการก่อสร้างสะพานสามารถใช้มุมขาที่ไม่เท่ากันเพื่อสร้างการสนับสนุนที่ตรงกับข้อกำหนดการโหลดที่แตกต่างกันของโครงสร้าง

ข้อดี

• การปรับแต่ง: ความสามารถในการมีความยาวขาที่แตกต่างกันช่วยให้การออกแบบที่ปรับแต่งได้ดีขึ้นเพื่อตอบสนองความต้องการโครงสร้างที่เฉพาะเจาะจง
• ประสิทธิภาพ: ด้วยการใช้มุมขาที่ไม่เท่ากันวิศวกรสามารถเพิ่มประสิทธิภาพการใช้วัสดุลดของเสียและค่าใช้จ่ายในขณะที่ยังคงบรรลุความแข็งแรงที่ต้องการ
• ความยืดหยุ่น: พวกเขาสามารถใช้ในแอปพลิเคชันที่หลากหลายซึ่งมุมขาที่เท่ากันอาจไม่เหมาะสมเนื่องจากข้อ จำกัด ด้านพื้นที่หรือความต้องการการกระจายโหลด

วัสดุ:โดยทั่วไปแล้วเหล็กกล้าคาร์บอนรีดร้อน (เช่น S235JR, S355JR) หรือสแตนเลส

พื้นผิว:โรงสีเสร็จสิ้นชุบสังกะสีหรือทาสีเพื่อความต้านทานการกัดกร่อน

• ข้อควรพิจารณาในการออกแบบ: มุมขาที่เท่ากันนั้นง่ายกว่าในการออกแบบเนื่องจากความสม่ำเสมอในขณะที่มุมขาที่ไม่เท่ากันต้องการการคำนวณอย่างละเอียดมากขึ้นเพื่ออธิบายความสามารถในการรับน้ำหนักที่แตกต่างกันของแต่ละขา
• ค่าใช้จ่าย: มุมขาที่เท่ากันโดยทั่วไปจะมีประสิทธิภาพมากขึ้นเนื่องจากมาตรฐานและความสะดวกในการผลิต มุมขาที่ไม่เท่ากันอาจมีราคาแพงกว่าเนื่องจากความซับซ้อนของการผลิตเพิ่มเติม
• การกระจายความแข็งแรง: มุมขาที่เท่าเทียมกันให้ความแข็งแรงที่สมดุลทั้งสองทิศทางในขณะที่มุมขาที่ไม่เท่ากันสามารถออกแบบมาเพื่อให้ความแข็งแรงมากขึ้นในทิศทางเดียวตามขาที่ยาวขึ้น

โดยสรุปทั้งคู่มุมขาที่เท่ากันและไม่เท่ากันเล่นบทบาทที่สำคัญในวิศวกรรมโครงสร้างนำเสนอความยืดหยุ่นในการออกแบบและการก่อสร้างมุมที่เท่ากันเป็นที่ต้องการสำหรับการกระจายโหลดที่สมดุลในขณะที่มุมที่ไม่เท่ากันจัดหาโซลูชั่นสำหรับความต้องการโครงสร้างที่ไม่สมมาตร ตัวเลือกระหว่างพวกเขาขึ้นอยู่กับข้อกำหนดของโครงการเฉพาะรวมถึงความสามารถในการรับน้ำหนักวิธีการเชื่อมต่อและข้อ จำกัด ด้านพื้นที่ วิศวกรและสถาปนิกเลือกมุมเหล่านี้ตามขนาดที่ได้มาตรฐานและคุณสมบัติของวัสดุเพื่อให้แน่ใจว่ามีความสมบูรณ์ของโครงสร้างและประสิทธิภาพด้านต้นทุน
